RadioLink T16D Mode-1 RC saatja koos 2x R16F vastuvõtjaga

16 täielikult proportsionaalset kanaliga saatja – Prodigy, mida ei hirmuta miski

Tipptasemel side tehnoloogia – häireid ei karda

Tänu oma uuenduslikele sidealgoritmidele on Radiolink kaugjuhtimispulte laialdaselt kasutusel robootikas, autotööstuses, turvalisuse valdkonnas ja muudes valdkondades. Mudel T16D on täiustanud ja optimeerinud algset side tehnoloogiat, parandades reageerimiskiirust ja veatolerantsust.

• Suurepärane häirevastane võime
• 4096 resolutsioon
• Kuni 4000 meetri juhtimiskaugus
• 3 ms reageerimisaeg

Suurepärane häirevastane võime, väga konstantne ja stabiilne ülekandesignaal kõigil T16D 16 kanalil.

Sajad kasutajad saavad võistelda samaaegselt ilma häireteta, ületades tunduvalt tööstuse maksimaalse piirmäära, mis on kaheksa seadet korraga. See aitab T16D kasutajatel osaleda suuremahulistel üritustel, nagu rahvusvaheline üliõpilaste elektroonika disaini/insenerivõistlus või droonide võidusõidu võistlused.

Toetab ELRS, Crossfire ja teisi levinud pikamaamooduleid – realiseerib T16D poolt reguleeritud FPV õhusõiduki täielikud parameetrid

• TBS Crossfire Nano TX
• TBS Crossfire TX
• BETAFPV ELRS Micro TX
• BETAFPV ELRS Nano TX
• Märkus: Suure mõõtme tõttu ei toeta TBS Crossfire Nano TX, TBS Crossfire TX ja BETAFPV ELRS Nano TX otsest sisestamist.

Kui soovite neid kasutada, peate tagumist käepidet kohandama ja kinnitusaluse eraldi ostma. See toetab täielikult ELRS-i, TBS Crossfire’i ja teisi levinumaid pikamaamooduleid, et võimaldada T16D-ga reguleerida FPV-õhusõiduki kõiki parameetreid. Operatsioonisüsteemi saab ühe klõpsuga sünkroniseerida viimase versiooniga iga pikamaamooduli skriptifaili kaudu. Saavutage kaugjuhtimispuldi kasutajasõbraliku kasutajaliidese ja avatud lähtekoodiga pikamaamoodulite erinevate funktsioonide täiuslik kombinatsioon.

Unikaalne isikupärastatud ja kasutajasõbralik häälsaadete kohandamine – võidusõidu-droonide valdkonnas olete te kõige lahedam!

Unikaalne kasutaja määratud hääl, isikupärastatud ja kasutajasõbralik häälsaade. Häälsaate keelt, vormi ja sisu saab kohandada vastavalt kasutaja tegelikele vajadustele.

Peamised operatsioonisüsteemid – säilita teerajaja positsioon pidevate investeeringute abil uurimis- ja arendustegevusse

Peamised sisseehitatud süsteemid freeRTOS suudavad igal ajal sünkroniseeruda uusimate vajadustega ja pakkuda piiramatuid uuendusi. Lisaks LVGL GUI-le realiseerib see värvika ja reageeriva kasutajaliidese. Võrreldes praeguse CO-süsteemiga, mida kasutatakse avatud lähtekoodiga tippklassi kaugjuhtimispultides, mille uuendamine on peatatud, on freeRTOS võimsam ja tõhusam. See suudab kehastada kõrge ressursiga protsessorite mõju madala ressursiga protsessoritel, saavutades täiusliku kombinatsiooni jõudluse ja hinna vahel.

Parim konfiguratsioon | 3 ms reageerimisaeg

512 kB RAM-mälu, 288 MHz põhisagedusega mälu, 2,8-tolline, 240×320 pikslit, 16-värviline ekraan. FreeRTOS-süsteem ja LVGL GUI-kasutajaliides tagavad värvika ja kiire reageerimisega kasutajaliidese. Välimus, gaasipedaalid ja kardaanid on samal tasemel kui RC8X-il. Kaheksa lüliti ja nelja nupuga on kasutajakogemus kompromissitu alates elektroonikast kuni konstruktsioonini. 16 kanalit reageerivad samaaegselt 3 ms jooksul, pakkudes täpset reageerimist ilma viivituseta.

16 täielikult proportsionaalset kanalit

T16D, millel on 16 täielikult proportsionaalset kanalit, ületab praegused tippklassi 16-kanalilised kaugjuhtimispuldid, millel on vaid 12 täielikult proportsionaalset kanalit, ja 18-kanalilised, millel on vaid 14 täielikult proportsionaalset kanalit. Rikkalikud kasutaja määratud funktsioonid suudavad rahuldada peaaegu kõiki tooteid alates insenerisõidukitest ja robotitest kuni turboreaktiivlennukiteni.

Täismudelid täisfunktsionaalsusega

T16D, 16 täielikult proportsionaalse kanaliga täismudelite ja funktsioonidega saatja, toetab helikoptereid, fikseeritud tiibadega lennukeid, purilennukeid, multirotorlennukeid, võidusõidu-droone, jalgpalli-droone, insenerisõidukeid, võidusõidupaate, roboteid, muruniidukeid, söödapaate ja muid turul olevaid mudeleid.

Sisseehitatud simulaatorifunktsioon – toetab nii traadita kui ka juhtmevõrgu simulaatoreid

Lisaks traditsioonilistele simulaatoritele, nagu Phoenix, pakub T16D sisseehitatud simulaatoritoetust (nõuab tarkvara versiooni V1.7.1 uuendamist). Välist donglit pole vaja, ühendage seade arvutiga Type-C-kaabli abil, et sujuvalt toetada avatud lähtekoodiga simulaatoreid, nagu TRYP FPV, AeroFly, Uncrashed, Liftoff, FPV LOGIC, Velocidrone – ühilduv macOS-i ja Windowsi süsteemidega.

Treenerifunktsioon

Toetab nii uuenduslikku traadita treenerirežiimi kui ka traditsioonilist traadiga treenerirežiimi. Erinevalt traditsioonilistest treenerikaablitest, mis piiravad instruktori liikumist, võimaldab traadita treeneriühendus instruktoril liikuda vabalt 600 meetri raadiuses ilma mingi takistuseta! Pole vaja kogu treeningu vältel pidevalt seista, joosta või hüpata – tõeline vabadus instruktorile. Õpetamine ei ole enam „raske töö”!

Lennukontrolleri andmete edastamine reaalajas

Söödapaadi režiimis saab T16D salvestada kuni 100 kalapüügikoha GPS-koordinaati. Kasutaja saab igale kalapüügikohale nime anda, nii et kalastajad ei pea enam kalapüügikohtade numbreid meeles pidama ega neid ära arvama. Seade suudab edastada reaalajas andmeid, nagu laeva kaugus, satelliidi number, laeva pinge, pikkus- ja laiuskraad, ning kuvada marsruutkaarte. Ühe klõpsuga saavad kasutajad kontrollida lennujuhtimise režiimi, kalapüügikoha koordinaate ja kodupunkti andmeid.

32 programmeeritavat segamisjuhtimise rühma – vabastage oma ekskavaatori kogu potentsiaal!

32 programmeeritava segamisjuhtimise rühma abil saate sujuvalt juhtida mitmeotstarbelisi toiminguid, sealhulgas õlipumpasid, hüdraulikat, kettsaage, koppe, helimooduleid ja märgutulesid, et rahuldada kõiki teie ekskavaatori simulatsiooni vajadusi.

Radiolink üheklõpsuga lennurežiimi vahetamine

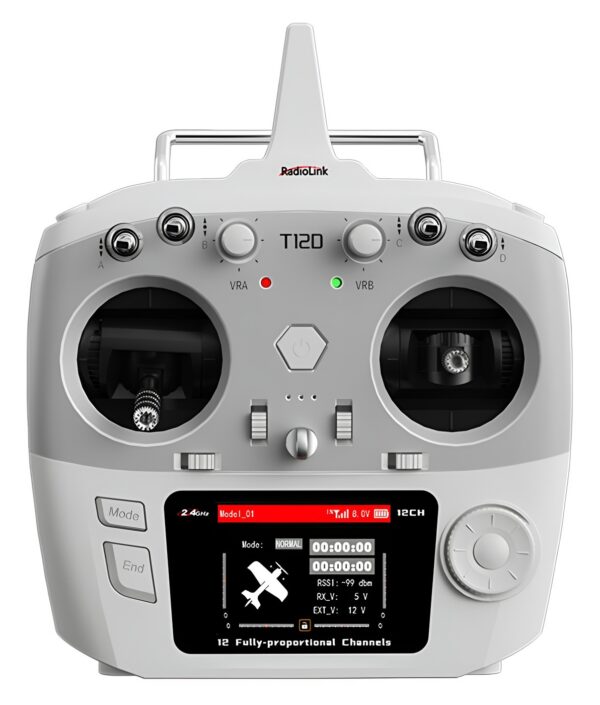

Pärast T12D uuendamist tarkvaraversioonile V1.8.2+ on mudelite 91–96 „MODEL” funktsioonis eelinstallitud konfiguratsioonid mudelitele A560, D460, SU27, 200 mm jalgpallidroonile, 400 mm jalgpallidroonile ja optilise voolu FPV-droonile F108. Pärast vastava lennurežiimi lüliti ümberlülitamist sünkroniseerib kaugjuhtimispult lisaks kaugjuhtimispuldi pealiidese ekraanile ka praeguse lennurežiimi häälsaate, et vältida olukorda, kus lennurežiime on liiga palju ja neid on võimatu täpselt meeles pidada või lennurežiim lülitatakse valesti ümber.

Mitmed keeled

Valikuline keelemenüü sisaldab hiina, inglise, saksa, prantsuse, vene, jaapani, hispaania, korea, tai ja poola keelt jne. Samuti saab häälteateid kohandada mitmes keeles.

Järk-järgult lisatakse uusi keeleversioone.

Ergonoomiline disain

Neli 2-asendilist lülitit, kolm 3-asendilist lülitit, kaks pöördnuppu, kaks liugurit (mis naasevad automaatselt keskkohta) ja treenerilüliti ning ergonoomiline disain teevad T16D-st sobiva valiku paljude pilootide vajaduste rahuldamiseks. Iga toimingu ja käsitsemise jaoks mõeldud kasutajasõbralik disain muudab T16D suurepäraseks saatjaks nii vabaaja-, võistlus- kui ka 3D-akrobaatilennuks.

Reaalajas laius- ja pikkuskraadid, kaugus, suund ja muu teave telemeetria

Vastuvõtjal on sisseehitatud andmeedastusfunktsioon. Kaugjuhtimispuldil on 2,8-tolline värviekraan, mis kuvab rikkalikku teavet, nagu kalapüügikohtade nimed, saatja, vastuvõtja ja söödapaadi võimsus, kaugusmõõtur kaldast kalapüügikohtadeni ning vastuvõetud GPS-satelliitide arv.

* Vastuvõtjaks võib valida R16F. R16F-il on sisseehitatud andmeedastusfunktsioonid. Lennujuhtimisseadmega ühendatuna saavad need saata tagasi teavet, nagu laius- ja pikkuskraadid, kaugus, satelliitide arv, suund ja muu teave reaalajas.

Laiaulatuslik ühilduvus

• Komplektis T16D on kaks 16-kanalilist vastuvõtjat R16F.
• T16D on ühilduv ka 16-kanalilise vastuvõtjaga R16SM, mis on mõeldud võidusõidu-droonidele või multikopteritele.
• 16-kanaliline vastuvõtja R16F on mõeldud helikopteritele, fikseeritud tiibadega õhusõidukitele, multikopteritele, autodele, paatidele või robotitele.
• 8-kanalilised vastuvõtjad R8FG ja R8FGH on mõeldud muruniidukitele ja söödapaatidele.
• 8-kanaliline vastuvõtja R8EF on mõeldud fikseeritud tiibadega õhusõidukitele või helikopteritele.
• 8-kanalilised vastuvõtjad R8SM, R8FM ja R8XM on mõeldud võidusõidu-droonidele või multikopteritele.
• 6-kanalilised vastuvõtjad R6FG, R6F ja 7-kanaliline vastuvõtja R7FG on mõeldud autodele ja paatidele.
• 4-kanaliline minivastuvõtja R4FGM on mõeldud mini-RC-autodele.
• Vastuvõtja toetab veebipõhist uuendamist.

T16D-ga kaasas on 16-kanaliline vastuvõtja R16F.

Ühendades R16F arvutiga Type-C-kaabli abil (andmeedastuseks), saab lisada uusimaid tipptehnoloogilisi funktsioone ilma täiendavate seadmeteta.

Programmeeritav miksimiskontrolli kaskaadifunktsioon

Kõiki 16 kanalit saab programmeerida mis tahes täiustatud seadistusele*. Mitut miksimiskontrolli saab lõpmatult kaskaadida, et saavutada olukord, kus üks lüliti kontrollib mis tahes arvu kanaleid. T16D on ideaalne valik nii igapäevaseks treeningvarustuseks kui ka võistlemiseks maailma tipp-pilootidega.

Navigatsiooni meeldetuletus parameetrite seadistusmenüüs. Inimlik ja lihtne kasutada

Uus navigatsiooni meeldetuletus parameetrite seadistusmenüü on võimas ja äärmiselt lihtne kasutada. Saatjat saab kiiresti kasutama hakata ilma kasutusjuhendita.

Pöörispooluse kaitse lülitus. Mitmed toiteallikad.

Kasutab standardset JST akuühendust laia 7,4–18 V sisendvahemikuga! Toetab toidet 8 AA-patareist, 2S–4S LiPo-akudest (märkus: välise kõrgsagedusmooduli kasutamisel on maksimaalne toetatud sisend 3S LiPo) või 18650 liitiumpatareidest. Lülituse konstruktsiooni abil saavutatakse tõeline vastupidine polaarsuskaitse – kui aku on paigaldatud tagurpidi, ei voola voolu, seega puudub oht saatja kahjustamiseks, olenemata sellest, kui kaua see valesti ühendatuna püsib.

Toiteallika konstruktsioon tagab pikema aku kestvuse

Lülitusrežiimil töötav toiteallikas (SMPS) tagab, et T16D töövool on vaid 100 mA (±10 mA) @ 8,4 V DC, mistõttu tarbib see 50% vähem energiat kui sarnased tooted. Saatja töötab 1800 mAh LiPo-akuga 12 tundi.

T16D saatja tehnilised andmed:

• Suurus: 174,3 x 206,9 x 106,9 mm
• Aku korpuse mõõtmed: 114,4 x 35,4 x 32 mm
• Antenni pikkus: 90 mm
• Kaal: 558 g
• Kanalid: 16 täielikult proportsionaalset kanalit, kõiki 16 kanalit on võimalik programmeerida
• Väljundsagedus: 2,4 GHz ISM-sagedusala (2400 MHz–2483,5 MHz)
• Hajaspektrum: FHSS 67 kanaliga pseudojuhuslik sagedushüplemine
• Operatsioonisüsteemid: freeRTOS + LVGL GUI
• Kaugulatusega mooduli skript: LUA skript
• Pikamaamoodul: toetab täielikult ELRS-i, TBS Crossfire’i ja teisi levinud pikamaamooduleid, et realiseerida T16D poolt reguleeritavaid FPV-õhusõiduki täielikke parameetreid
• Häälsaade: unikaalne isikupärastatud ja humaniseeritud häälsaate kohandamine
• Vastuse latentsus: valitav 3 ms, 4 ms, 14 ms
• Kanali resolutsioon: 4096, regulaarse jitteriga 0,25 us
• Modulatsioonirežiim: GFSK
• Kanali ribalaius: 400 kHz
• Kanali sagedus: 1200 kHz
• Saatja võimsus: <100 mW (20 dBm)
• Naabruskanali summutamine: >36 dBm
• Ülekandekiirus: 38 kbps
• Vastuvõtu tundlikkus: -104 dBm
• PWM väljundvahemik: 875–2125
• Tsükkel: 15 ms/raami kohta
• Tööpinge: 7,4–18,0 V (8 AA-patareid, 2S–4S LiPo või 2x 18650 liitiumpatareid)

Type-C-pordi tehnilised andmed:

• Sisendpinge: 5 V (T16D-d saab toita ka arvuti või mobiilse akupanga kaudu Type-C-kaabli abil)
• Sisendvool: 500 mA
• Väljundpinge: 4,6–5,0 V
• Väljundvool: maksimaalselt 1 A
• Töövool: 100 mA (±10 mA) @8,4 V DC
• Juhtimisulatus: ① FHSS: kuni 4000 meetrit õhus (maksimaalne ulatus on testitud takistusteta ja häirevabas keskkonnas) ② CRSF: sõltub kaugulatusega mooduli vastuvõtjast (RX) ja saatjast (TX)
• Sobivad mudelid: helikopter, lennuk, purilennuk, multikopter, auto, paat, robot
• Signaali väljund: PWM, SBUS, PPM ja CRSF
• Madalpinge alarm: Saatja madal pinge, vastuvõtja madal pinge, mudeli aku madal pinge või madal RSSI alarm on kohandatavad
• Salvestatavate mudelite arv: 100
• Salvestatavate allmudelite arv: 16
• 270° servo: Toetatud (Lülita sisse 270° servo funktsioon menüüs Vastuvõtja seaded → RF SEADED → PROTOKOLL.)
• Simulaatorifunktsioon: Lisaks traditsioonilistele simulaatoritele, nagu Phoenix, toetab T16D sisseehitatud simulaatorit (nõuab tarkvara uuendamist versioonile V1.7.1). Välist donglit pole vaja, ühendage seade arvutiga Type-C kaabli abil, et sujuvalt toetada avatud lähtekoodiga simulaatoreid, nagu TRYP FPV, AeroFly, Uncrashed, Liftoff, FPV LOGIC ja Velocidrone – ühilduv macOS-i ja Windowsi süsteemidega.
• Treenerifunktsioon: toetatud
• Ekraan: 2,8 tolli, 16 värvilist ekraani, 320*240 pikslit
• Ühilduvad vastuvõtjad: R16F (standard), R16SM, R12F, R8EF, R8FM, R8SM, R8XM, R8FGH, R8FG, R7FG, R6FG, R6F, R4FGM

R16F vastuvõtja tehnilised andmed:

• Mõõtmed: 45x32x15 mm
• Kaal: 17 g
• Antenni pikkus: 205 mm
• Kanalid: 16
• Toitepinge: 3–12 V
• Töövool: 50±10 mA @5 V
• Signaali väljund: SBUS+CRSF+PWM
• Väljundsagedus: 2,4 GHz ISM-sagedusala (2400 MHz–2483,5 MHz)
• Hajaspektrum: FHSS 67 kanaliga pseudojuhuslik sagedushüplemine
• Sektsiooni täpsus: 4096, 0,25 us sektsiooni kohta
• Sobivad mudelid: helikopter, lennuk, purilennuk, multikopter, auto, paat, robot
• Juhtimisulatus: kuni 4000 meetrit õhus (maksimaalne ulatus on testitud takistusteta ja häirevabas piirkonnas)
• Telemeetria: reaalajas sisseehitatud telemeetria mudeli aku pinge, RSSI ja vastuvõtja pinge kohta. R16F-il on sisseehitatud andmeedastusfunktsioonid. Lennujuhtimisseadmega ühendatuna saavad need reaalajas tagasi saata teavet, nagu laius- ja pikkuskraadid, kaugus, satelliitide arv, suund ja muud andmed.
• EXT aku sisend: 1S–14S (3,0–60 V)
• Veebipõhine uuendamine: kui ühendada R16F arvutiga Type-C kaabli abil (andmeedastuseks), saab lisada uusimaid tippfunktsioone ilma lisaseadmeteta.
• Reaktsiooni viivitus: valitav 3 ms, 4 ms, 14 ms
• Simulaatorifunktsioon: R16F-il on sisseehitatud arvutimängude juhtkangi ühendusprogramm (nõuab tarkvara versiooni V1.7 uuendamist), mistõttu toetab see uusimaid simulaatoreid, ühendudes arvutiga otse Type-C-pordi kaudu, näiteks TRYP FPV, AeroFly, Uncrashed, Liftoff, FPV LOGIC, Velocidrone (Black Sheep Simulator) ja muud avatud lähtekoodiga simulaatorid. Vastuvõtjale ei ole vaja anda lisatoidet. Seda saab kasutada nii Apple’i kui ka Windowsi arvutitel.
• Töötemperatuur: -30° kuni 85°C
• Ühilduvad saatjad: T16D, T12D, T8FB, T8S, RC8X, RC6GS V3, RC4GS V3, RC6GS V2, RC4GS V2, RC6GS ja RC4GS
